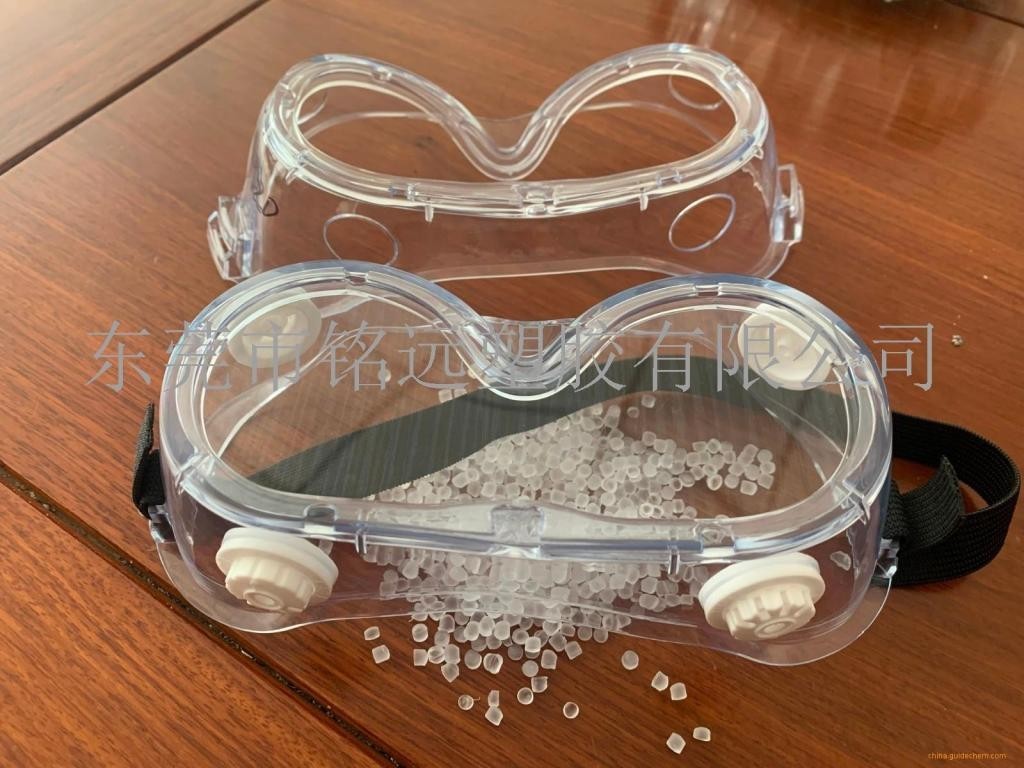

护目镜

所属类别 :

电子工程

防护眼镜就是一种滤光镜，可以改变透过光强和光谱。避免辐射光对眼睛造成伤害，*和最常用的方法是配戴防护眼镜。这种眼镜可以吸收某些波长的光线，而让其它波长光线透过，所以都呈现一定的颜色，所呈现颜色为透过光颜色。一为吸收式，一为反射式，前者用得最多。护目镜是利用改变透过光强和光谱，可以避免辐射光对眼睛造成伤害的一种眼镜。这种眼镜分两大类，一为吸收式，一为反射式，前者用得最多。

这种眼镜可以吸收某些波长的光线，而让其它波长光线透过，所以都呈现一定的颜色，所呈现颜色为透过光颜色。

基本信息

• 中文名称

  护目镜

• 分类

  吸收式、反射式

• 实质

  滤光镜

• 原理

  改变透过光强和光谱

折叠制造材
料

护目镜图册 这种镜片在制造时，在一般光学玻璃配方中再加入了一部分金属氧化物，如铁、钻、铬、锶、镍、锰以及一些稀土金属氧化物如和钕等。这些金属氧化物能使玻璃对光线中某种波段的电磁波作选择性吸收，如铈和铁的氧化物能大量吸收紫外线。采用这种玻璃镜片可以减少某些波长通过镜片的量，减轻或防止对眼造成伤害。不同颜色的防护镜片可以吸收不同颜色为主的光线。 这种眼镜分两大类，一为吸收式，一为反射式，前者用得最多.

镜片毛片一般均为圆形，规格以其直径表示，单位为mm，有φ48、φ50、φ52、φ56、φ60、φ65、φ70等。最常用的为φ56、φ60、φ65三种规格。由于大镜框的流行，使φ70等大尺寸镜片的使用有所增加。护目镜

折叠镜片大
小

毛片加工后符合镜框形状的眼镜片，其大小及形状自然依镜框内缘的曲线而定。镜片应注明水平方向及鼻侧，否则非对称形状的镜片经转动后将成为完全不同的另一形状了。镜片大小用基准线长度与基准线高度两者表示(基准线法)，即AA'×B'B，单位为mm(例如46×40);或用外切矩形水平尺寸与垂直尺寸来表示(方框法)。

镜片形状以片形差(shape difference)来表示。所谓片形差，即基准线长度与基准线高度之差(基准线法)，或外切矩形水平与垂直尺寸之差(方框法)。未注明的为基准线法。例如，46×40护目镜 大小的镜片，其片形差为6(即46-40)。一些镜片系列的不同片形就是以形片差来表示的。形差为3或4，属高形;形差为10，属矮形。早期镜片均为对称形--圆形或椭圆形。圆形镜片的片形差为0，短椭圆形为4，长椭圆形为9。将半圆接于半椭圆之下成为"广视野椭圆"(Pantoscopic Round Oval, PRO),有多种片形差，片形差较大的称为"广视野"形。此外还有"轮廓形"、"方形"、"无边形"及"运动形"等等。镜片形状的变化主要是由于现代眼镜框架不断翻新造成的。具有不同基准线长度的镜架(例如40、42、44、46)，可以具有相同的片形差4(例如40×36、42×38、44×40、46×42)，但彼此并不成比例，故片形也各不相同。

折叠镜形切
割

在方框法中，是与外切矩形的水平尺寸之差。故LSWF应注明是否方框法。LSWF的确定，找出镜框或符合该镜框形状的已切割镜片的几何中心，在基准线法中即为M点;测出集合中心到镜框或镜片边缘*距离;该距离的两倍即为最小未切割镜片的直径;在测出景况或镜片的基准线长度;求最小未切割镜片直径与基准线长度之差，即为LSWF。其镜片几何中心(M)至镜片边缘的*距离为29mm，故58mm即其所需镜片的最小直径。如其基准线长度(AA')为48mm，则LSWF为10mm。 LSWF，可选择护目镜 适当大小的毛片进行切割，在镜片需要移心时，尤为重要。如厂家能在每副镜架上标明该镜架LSWF，将使我们对需移心的镜片进行切割之前能方便地确定所需毛片的最小规格。镜片厚度,可用镜片厚度卡钳(thicknesscaliper)来测量。将镜片置于卡爪J之间，指针P将在圆弧刻面上移动一定距离d，即指示所测镜片的厚度，刻度可精确到0.1mm由相似三角形原理可以得到:移动距离 d=镜片厚度×CP/CJ通常将卡钳的长短臂设计为4:1比例，即CP/CJ为4，则镜片厚度为d/4mm，圆弧刻度由此可以确定。

折叠屈光
度

镜片测度表(球面仪):

该表可测出K之L之间的垂度s。其中K至L的距离为2y，中间活动测针与表面指针由齿轮连接，表面刻度即为屈光度 。

护目镜

根据第六章中的近似垂直公式，所得屈光度为:F=s×2000(n-1)/y2式中2000(n-1)/y2对该表是一常数。若设该表两固定测针之间距离为20mm，所测镜片的射折率定为1.523，则该常数为:2000(n-1)/y2=2000×0.523/102=10.46

则式(16-1)为:F=10.46×s如果测量时中间活动测针低于固定测针的连线1mm，镜片测度表的读数将F=10.46×1=+10.46D;如果s高出0.5mm，刻度表读数将是+5.23D。如果中间活动测针长出两固定测针连线以下，指针将向反方向转动，读数为负。一些镜片测度表可测±20.00D范围。尽护目镜 管近似垂度公式已能够说明镜片测度表的原理，但实际上，镜片测度表的刻度仍然为精确垂度公式所校正。当中间活动测针被压缩1mm时，校正后的刻度实际为+10.37D而不是+10.46D。测球镜读数时，将测度表测针垂直放置于被测镜片凹面，当三根测针均接触镜面时，读出表面指针指示的读数，再测凸面得出另一读数，两数相加的代数和，即为镜片读数，*值大的读数所在-或+标记即表示该镜片是负透镜或正透镜。

测柱镜时，把镜片顺时针转动，其中一面(一般在凸面)指针指示的读数有变动，该面即为散光面。该面上*和最小刻度之差为散光读数，最小刻度的子午线方向为该柱镜轴向。用测度表测量的误差，6.00D以下镜片在0.1D以内，6.00D以上在0.25D以内。但测针磨损或测针不与镜面垂直时，可有较大误差。应注意正确测量，并定期以标准平面校正零位。
